• 多源环境卫星一体化接收处理系统（含卫星数据接收、预处理、处理、产品制作及保障服务）

     该系统可接收目前国内外8颗以上环境卫星数据；依据市场应用需 求可分为多个型号：

1）多源环境卫星接收处理服务系统（接收中国FY2/3、NOAA系列、METOP系列、日本H8）

2）环境卫星应用服务终端（接收国防气象海洋环境卫星YH、兼容接收中国FY2/3、NOAA系列、METOP系列、日本H8）

3）L波段环境卫星接收处理系统

4）FY静止气象卫星接收处理系统

5）日本H8气象卫星接收处理系统

• 环境卫星数据处理技术手册


      介绍环境卫星数据处理流程及多种算法模型

• 星遥卫星遥感数据处理及应用产品制作系统（含接口软件）

•  多源气象海洋环境卫星一体化接收处理系统

    系统简介

 多源气象海洋环境卫星一体化接收处理系统主要功能是：实现我国可接收的国（军）内外所能接收的环境卫星数据，处理生成各级应用产品。其         硬件设备主要由天线           伺服、接收解调、数据解密设备、接收处理终端、供电电源等单元组成；软件主要包括资料接收预处理软件、数据处理软             件、分析应用软件及综合服务软件；资料           接收预处理软件主要包括伺服控制、接收控制显示程序，处理软件主要包括数据图像产品生成，卫星数         据分析反演处理及各类应用产品制作，分析应用软件主要包括           针对各领域行业需求制作保障应用产品，综合服务软件主要包括产品检索、产品推         送、产品服务及产品综合显示及发布等。系统基本结构如下图所示。

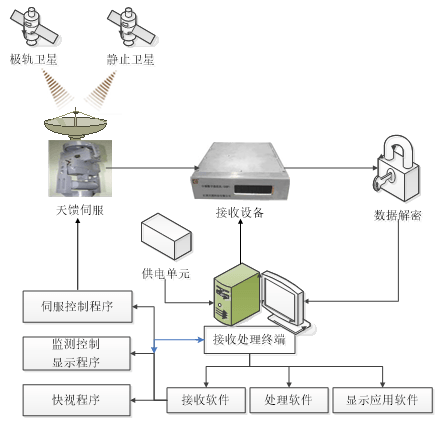

多源气象海洋环境卫星一体化接收处理系统结构示意图

主要功能及技术指标

主要功能（系统设备功能）

a) 具有接收我国YH(云海卫星系列)， FY卫星系列，兼容接收国外公开广播的气象环境卫星（NOAA、METOP、H8等）数据，生成0级数据能力；

b) 具备自动采集系统所在位置信息（经度、纬度），根据自动采集及输入的天线位置信息，自动给出天线平台的指北并控制天线自动跟踪需接收的卫星；

c) 具有两种跟踪卫星方式：程序跟踪、手动跟踪；

d) 跟踪状态下，天线控制器可记录天线300min内的工作状态；

e) 具有掉电记忆和保护功能；

f) 具有设备检测及状态查询功能；

g) 具有开机自检和故障告警功能；

h) 具备后续发展的气象环境卫星资料接收处理功能扩展能力。

系统软件功能

a) 具备对上述接收数据处理生成图像产品、环境要素反演处理产品、监测产品、多源卫星数据融合产品等能力；

b) 具有卫星资料综合分析显示、产品定制和应用服务能力。

 主要技术指标（系统设备部分）

a) 天线直径：1.8m（2.4m、3.2m选配）；

b) 跟踪方式：程序跟踪，手动跟踪；

c) 跟踪精度：≤0.3°；

d) 极化特性：右旋圆极化；

e) 解调方式：QPSK、BPSK；

f) 接收误码率：优于1×10-6（仰角：≥15°）。

系统设备指标

a) 总体符合系统设备功能主要技术指标：

 b) 多星源一体化接收；

c) 实时接收9颗以上气象环境卫星下传的探测数据。

天线伺服：

l 天线过顶无盲区、全空域、全天候；

l 采用X-Y轴运动范围：±90度；

l 天线运动最大角速度：≥5度/s；

l 天线运动最大角加速度：≥5度/s2；

l 跟踪方式：程序跟踪，手动跟踪。

安装及使用：

a) 安装全过程≤48小时；

b) 系统处于业务工作状态时，实现“一键式”启动，自动接收。

接收信道: L/X/C/S；

接收解调器：

a) 多功能可编程数字式解调器，可软件升级扩充；

b) 解调方式：QPSK、BPSK。

解密机

a) 支持YH卫星数据格式,兼容其他气象卫星实时数据；

b) 网络接口：100兆网以上；

c) 具备多颗卫星接收自动切换功能，支持后续气象环境探测卫星数据解密扩展升级功能；

d) 输出数据不改变原始数据的存储顺序和数据编排格式；

e) 具备本机状态显示和故障告警功能，能够在设备面板上直接控制切换，并显示设备状态；

f) 具备网络监控和参数设置功能。

设备管理

a) 接收北斗授时，具备本地和远程两种工作模式；

b) 实时监控系统设备工作状态；

c) 自动定时巡检设备的状态，进行故障定位实时告警；

d) 存储系统监控信息、轨道测量信息等；

e) 提供方便的信息检索及维护功能；

f) 具备灵活的报表生成能力；

g) 可按一定的规则自动消解任务计划冲突。

设备环境要求

a) 环境温度

室外设备：-40℃～+50℃（工作）；-50℃～+65℃(非工作)；

室内设备：0℃～+35℃(工作)；-10℃～+40℃(非工作)。

b) 环境湿度

≤95% RH （30℃）。

c) 抗风

工作风速：≤30.0 m/s(保精度跟踪)；

保全风速：≤50.0m/s(不损坏)。

d) 气候适应性(雨、雪、风沙、冰雹)

具有防尘、防水及防潮湿、防霉菌、防腐蚀等措施。

其他要求

a) 电源适应性

供电电源：AC 220×（1+ 10%）V  50Hz±1Hz。

b) 安全性

220V交流电源输入端至地之间绝缘电阻不小于5MΩ。

c) 电磁兼容性

屏蔽体应接地良好，接地电阻不大于1Ω。

d) 可靠性及可维修性

平均无故障间隔时间（MTBF）  1000小时；

平均修复时间(MTTR)            30分钟。

多源气象海洋环境卫星一体化接收处理系统总体功能结构

以上所有设备除伺服天线在系统室外使用外，其它设备集成于19英寸上柜机架在室内使用，系统功能结构如图2

 系统功能结构

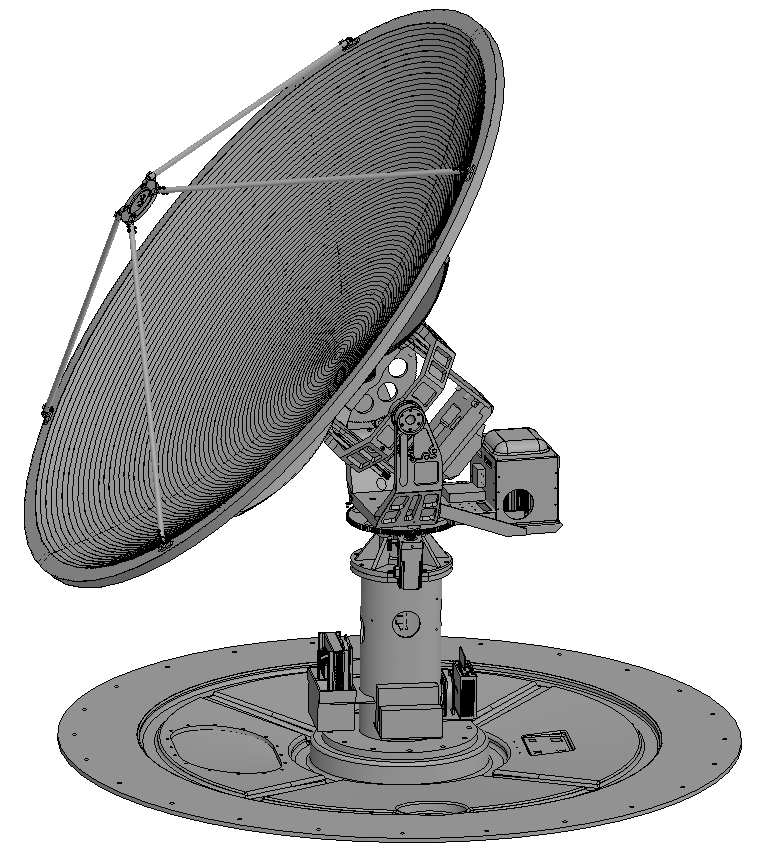

米天线结构效果图

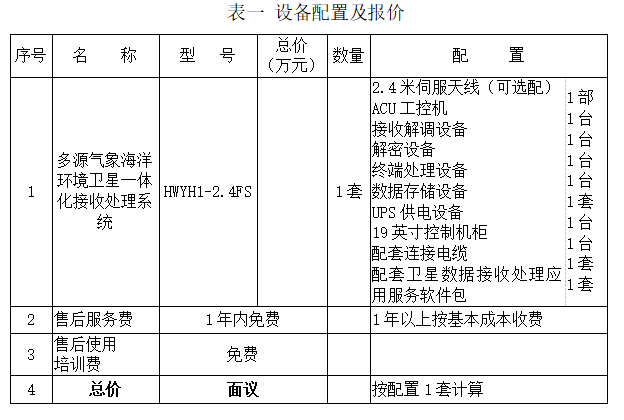

设备配套表

多源气象海洋环境卫星一体化接收处理系统清单见下表。

1. 系统订货周期

严格遵守协议对设备研制的进度要求，签署合同后3个月内完成规定的设备数量交付。具体计划进度安排如下：

1) 第1月签订设备采购协议；

2) 第2月完成系统设备生成及出所验收；

3) 第3月完成设备装配、调试和试验并交付使用。
